產品介紹

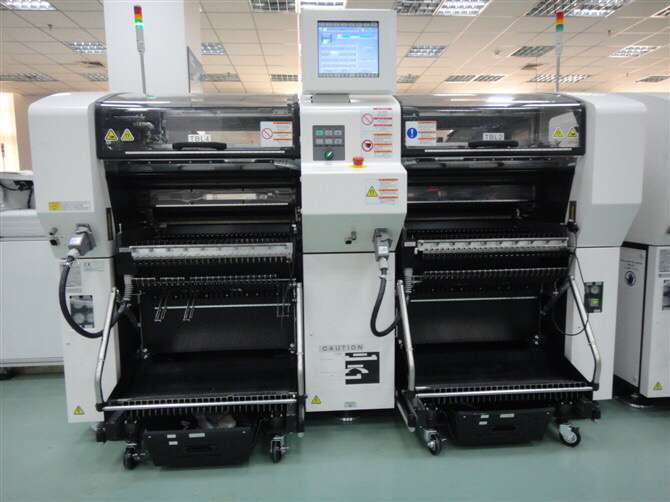

松下貼片機CM602,CM602-L高速模組貼片機，CM602貼片機不僅沿用了松下貼片機CM402原先的模塊，并且根據需要新增加了12吸嘴的高速頭和直接吸取式托盤，擴大了原先8個吸嘴高速貼片頭的功能，再加上帶壓力控制功能的3吸嘴多功能頭，使其各種不同模塊組合方式多達10種，真正意義上實現了模塊化，讓客戶能夠現地隨意組合搭配。

松下高速貼片機cm602參數：
機種名 CM602-L
型號 NM-EJM8A
基板尺寸 L 50 mm × W 50 mm ～ L 510 mm × W 460 mm
高速貼裝頭 12支吸嘴
貼裝速度 100 000 cph（0.036 s/芯片）
貼裝精度 ±40 μm/芯片(Cpk　≧1) www.smt11.cn
元件尺寸 0402芯片 *5 ～ L 12 mm × W 12 mm × T 6.5 mm
通用貼裝頭 LS 8支吸嘴
貼裝速度 75 000 cph（0.048 s/芯片）
貼裝精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm（Cpk ≧1）
元件尺寸 0402芯片 *5～ L 32 mm × W 32 mm × T 8.5 mm *8
泛用化Ver.5 選購件時 0402芯片 *5～ L 100 mm × W 50 mm × T 15 mm *6
多功能貼裝頭 3支吸嘴
貼裝速度 20 000 cph（0.18 s/QFP）
貼裝精度 ±35 μm/QFP(Cpk　≧1)
元件尺寸 0603芯片～ L 100 mm × W 90 mm × T 25 mm *7
基板替換時間m0.9 s（基板長度240 mm以下的最佳條件時）
電源 三相AC 200、220、380、400、420、480 V、 4.0 kVA
空壓源*1m0.49 MPa、170 L /min(A.N.R.)
設備尺寸mW 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3
重量*4m3 400 kg

松下貼片機CM602,CM602-L高速模組貼片機 特點：
1,XY軸均采用了最新型的線形馬達，為CM602提供最強勁的動力。
2,運動臂梁和頭部采用新的設計和材料， 不僅減輕了重量，并大大加強了剛性，使之在運動的過程中更加穩定
3,X Y軸的運動采用了高速低震動設計。
4,線形馬達采用了新的冷卻設計方案，在高速運動的情況下能夠比其他使用線形馬達的設備更快速有效的進行冷卻，確保馬達的運作效率，提高其壽命。
5,7種料架就能夠對應從8mm--104mm所有編帶包裝元件，是目前行業內料架通用性最好，適用性最廣泛的設備。并且根據客戶需求新增加了8mm的單料架。
6,運轉中料架交換，整體交換臺車設計，整體交換支撐銷設計等等能夠大大提高設備運轉效率和機種切換時間。
7,在提高生產效率的同時，在軟件，硬件，操作方面都沿用了CM402的成熟設計，確保了與CM402的互換性。

深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備：

MPM印刷機、Koh Young SPI、Easa回流焊

西門子貼片機、FUJI富士貼片機、松下貼片機、雅馬哈貼片機、環球貼片機

美陸AOI、Vitronics Soltec回流焊、非標自動化設備、貼片機出租租賃

等整條SMT生產線設備，以及SMT零配件、SMT配套材料、服務和解決方案。

有需要歡迎聯系，陸小姐  13510326713
